DELL EMC Unity 880/880F

DELL EMC Unity 880/880F

ذخیره‌ساز EMC یک خط تولید آرایه ذخیره‌سازی میان‌رده (Midrange Storage Array) از برند Dell EMC است که برای ارائه‌ی راهکارهای ذخیره‌سازی یکپارچه طراحی شده است. این سری به‌عنوان نسل بعدی آرایه‌های ذخیره‌سازی پس از سری‌های EMC VNX و VNXe توسعه یافته و از فناوری EMC Clariion SAN تکامل یافته است.

• حداقل تعداد درایوها: 6 SSD و 10 HDD
• حداکثر تعداد درایوها: 1500

محفظه آرایه (Disk Processor Enclosure – DPE):
محفظه پردازشگر دیسک 2U (DPE) با 25 درایو 2.5 اینچی

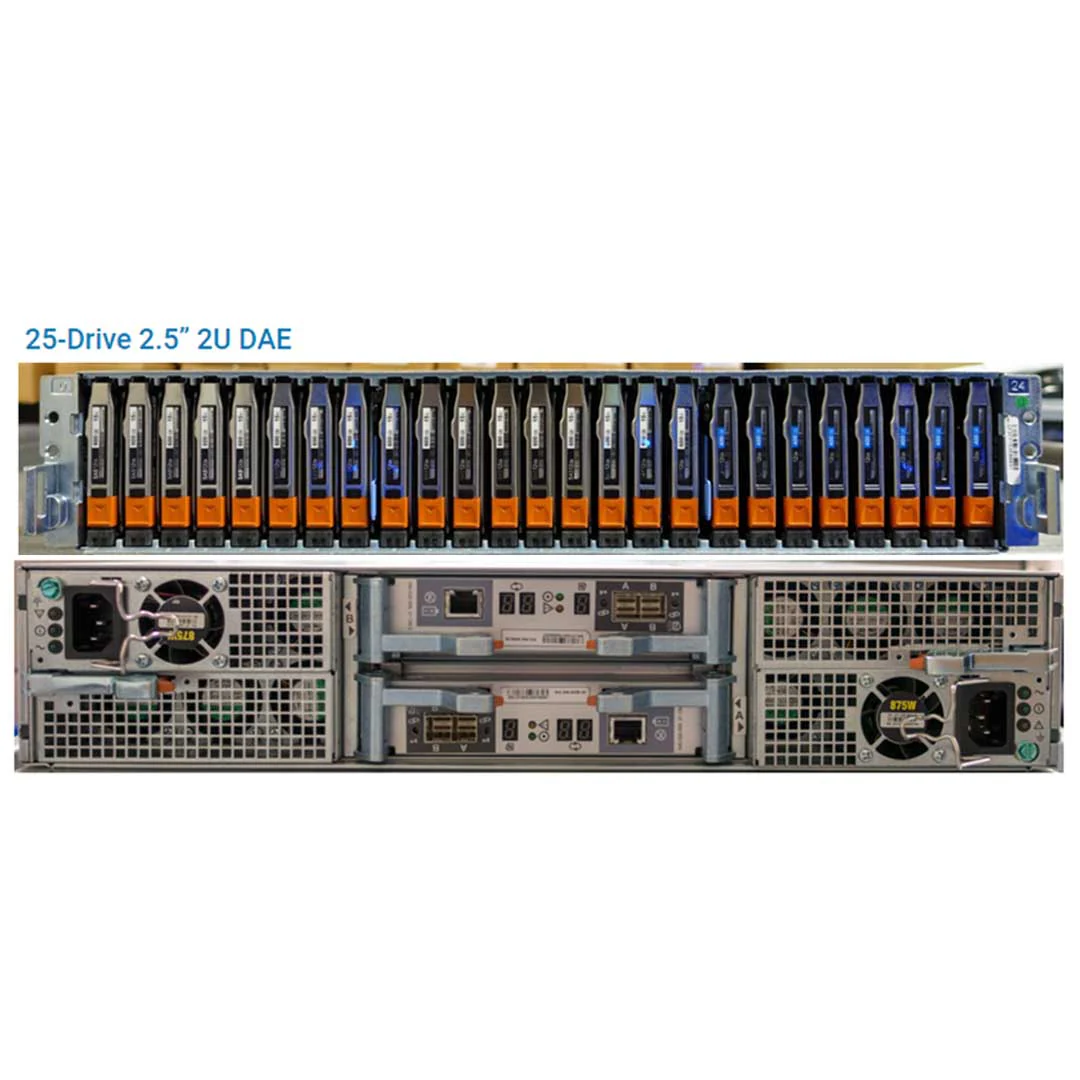

محفظه درایو دیسک (Disk Array Enclosure – DAE):
مدل‌های All-Flash (F) از درایوهای 2.5 اینچی در سینی 25‌تایی 2U پشتیبانی می‌کنند.
مدل‌های Hybrid از درایوهای 2.5 اینچی در 2U و درایوهای 3.5 اینچی در سینی 15‌تایی 3U پشتیبانی می‌کنند.

سیستم برق و پشتیبانی:
سیستم‌های Dell Unity از دو منبع تغذیه (PS) در هر DPE/DAE بهره می‌برند. هر منبع تغذیه می‌تواند برق کامل دستگاه را در صورت خرابی منبع دیگر تأمین کند. هنگام قطع برق، DPE توسط ماژول Back Up Battery (BBU) تغذیه می‌شود که درون محفظه SP قرار دارد و یک ناحیه‌ی قدرت را تأمین می‌کند.

• پشتیبانی از RAID: 6 , 5 , 1/0
• CPU در هر آرایه: دو پردازنده Intel، هر آرایه 64 هسته، سرعت 2.1GHz
• حافظه سیستم / Cache: 768GB
• حداکثر سرعت FAST Cache: تا 6.0GB (400×31)

نکات:

• هاردهای FAST Cache به صورت RAID 1 تنظیم می‌شوند.
• به ازای هر 32 هارد، یک هارد Spare اختصاص داده می‌شود.
• در مدل‌های Full Flash، FAST Cache غیرفعال است.

مشخصات فنی DELL EMC Unity 880/880F:

• مجموع Cache: تا 6.76TB
• کارت Mezzanine در هر آرایه: حداکثر 2
• ماژول‌های I/O در هر Array: حداکثر 4
• پورت‌های SAS I/O تعبیه‌شده: 4×4 درگاه SAS با سرعت 12Gb/s برای اتصال BE
• پورت‌های SAS اختیاری: 8×4 lane یا 4×8 lane (12Gb/s)
• Base SAS BE Buses: چهار مسیر دوگانه (4×2)
• حداکثر SAS BE Buses در هر آرایه: 6×4 Lane یا 2×4 + 2×8 Lane
• حداکثر Front-End Ports: 24
• حداکثر Initiators در هر آرایه: 4,096
• حداکثر پورت FC در هر آرایه: 16
• 1Gbase-T / iSCSI مجموع پورت‌ها: 24
• 10/25GbE / iSCSI پورت‌های قابل پشتیبانی: تا 24
• حداکثر ظرفیت خام: 16.0PB
• حداکثر SAN Hosts: عدد 2,048
• حداکثر Pools: عدد 100
• حداکثر LUN: عدد 6,000
• حداکثر اندازه LUN: 256TB
• حداکثر File System در هر آرایه: 4,000
• حداکثر حجم File System: 256TB
• حداکثر Snapshots متصل در هر آرایه: عدد 6,000
• عملکرد IOPS (مدل‌های 380F تا 880F): تا 2.56M

Power (قدرت):

• ولتاژ ورودی AC: 100 تا 240VAC ±10%، تک‌فاز، 47 تا 63Hz
• جریان AC (حداکثر): 14.41A در 100V / 7.2A در 200V
• مصرف برق (حداکثر): 1440.77VA (1411.96W)
• اتلاف حرارت: 4,818 Btu/hr (حداکثر)
• فیوز: 20A در هر Power Supply
• نوع ورودی AC: IEC320-C14
• زمان تحمل قطعی برق: حداقل 10ms
• تقسیم بار بین منابع تغذیه: ±5%

ابعاد و وزن:

• وزن خالی: 25.9 کیلوگرم (57.1 پوند)
• ارتفاع: 8.72 سانتی‌متر (3.43 اینچ)
• عرض: 44.72 سانتی‌متر (17.61 اینچ)
• عمق: 79.55 سانتی‌متر (31.32 اینچ)
• اندازه: 2U NEMA units
