DELL EMC Unity 680/680F

DELL EMC Unity 680/680F

ذخیره‌ساز EMC یکی از خطوط تولید mid-range storage array شرکت Dell EMC است که به‌عنوان نسل بعدی آرایه ذخیره‌سازی یکپارچه میان‌رده پس از سری‌های EMC VNX و VNXe طراحی شد. این مدل‌ها از معماری EMC Clariion SAN تکامل یافته‌اند و عملکرد، ظرفیت و مقیاس‌پذیری بالاتری ارائه می‌دهند.

حداقل تعداد درایو: 6SSD و 10HDDs
حداکثر تعداد درایو: 1000

محفظه آرایه (Disk Processor Enclosure – DPE):
محفظه پردازشگر دیسک 2U (DPE) با بیست‌و‌پنج درایو 2.5 اینچی

محفظه درایو (Disk Array Enclosure – DAE):
مدل‌های All-Flash (F) از درایوهای 2.5 اینچی در سینی بیست‌و‌پنج‌تایی 2U پشتیبانی می‌کنند.
مدل‌های هیبریدی از درایوهای 2.5 اینچی در سینی 25تایی 2U و درایوهای 3.5 اینچی در سینی 15تایی 3U پشتیبانی می‌کنند.

سیستم قدرت آماده‌به‌کار:
سیستم‌های Dell Unity توسط دو منبع تغذیه (PS) در هر DPE/DAE تغذیه می‌شوند. هر PS قادر است برق کامل ماژول را در صورت خرابی یا حذف PS دیگر تأمین کند. در هنگام قطع برق، ماژول Back Up Battery (BBU) که درون محفظه SP قرار دارد، برق موقت سیستم را تأمین می‌کند.

پشتیبانی از RAID: 6, 5, 1/0
CPU در هر آرایه: دو عدد CPU اینتل دو سوکت، مجموعاً 48 هسته با فرکانس 2.1 گیگاهرتز
حافظه سیستم (Memory): 384GB
حداکثر سرعت حافظه پنهان (Max FAST Cache per Array): تا 3.2GB (400×17)

نکته: هاردهای FAST CACHE به‌صورت RAID 1 پیکربندی می‌شوند.
نکته: به ازای هر 32 هارد، یک عدد Spare اختصاص داده می‌شود.
نکته: در مدل‌های Full Flash، قابلیت FAST CACHE فعال نمی‌شود.

مشخصات DELL EMC Unity 680/680F:
مجموع Cache: تا 3.58TB
کارت‌های Mezzanine در هر آرایه: حداکثر 2 عدد
ماژول‌های I/O در هر آرایه: حداکثر 4 عدد
پورت‌های SAS I/O تعبیه‌شده: 4×4 درگاه SAS با سرعت 12Gb/s برای اتصال BE (Back-End)
پورت‌های اختیاری SAS I/O: 8×4 Lane یا 4×8 Lane با سرعت 12Gb/s (برای اتصال BE)
Base SAS BE Buses در هر آرایه: 4×2
حداکثر 12Gb/s SAS BE Buses در هر آرایه: 6×4 Lane یا 2×4 و 2×8 Lane
حداکثر پورت‌های Front End در هر آرایه (تمام مدل‌ها): 24
حداکثر Initiators در هر آرایه: 2,048
حداکثر پورت FC در هر آرایه: 24
پورت‌های 10Gbase-T: ندارد
پورت‌های CNA تعبیه‌شده: ندارد
مجموع پورت‌های 1Gbase-T/iSCSI در هر آرایه: 20
پورت‌های 10/25GbE iSCSI در هر آرایه: حداکثر 24
حداکثر ظرفیت خام: 8.0PB
حداکثر SAN Hosts: 1,024
حداکثر POOLS: 40
حداکثر LUN در هر آرایه: 2,000
حداکثر اندازه LUN: 256 ترابایت
حداکثر سیستم فایل در هر آرایه: 2,000
حداکثر حجم فایل سیستم: 256 ترابایت
حداکثر Snapshots متصل در هر آرایه: 2,000
IOPS (برای تمام مدل‌های فلش 380F تا 880F): تا 2.36M

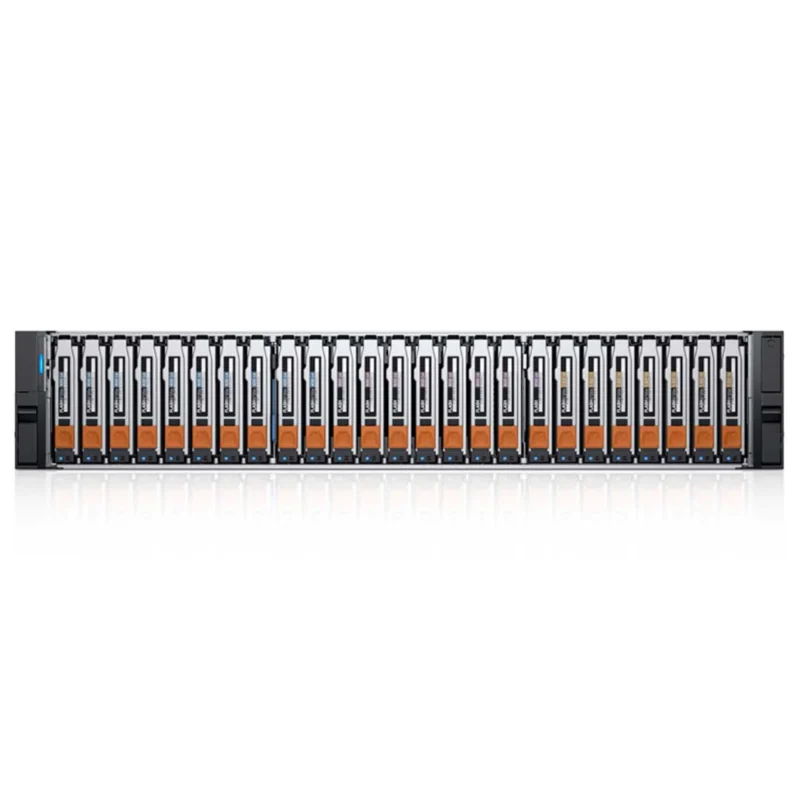

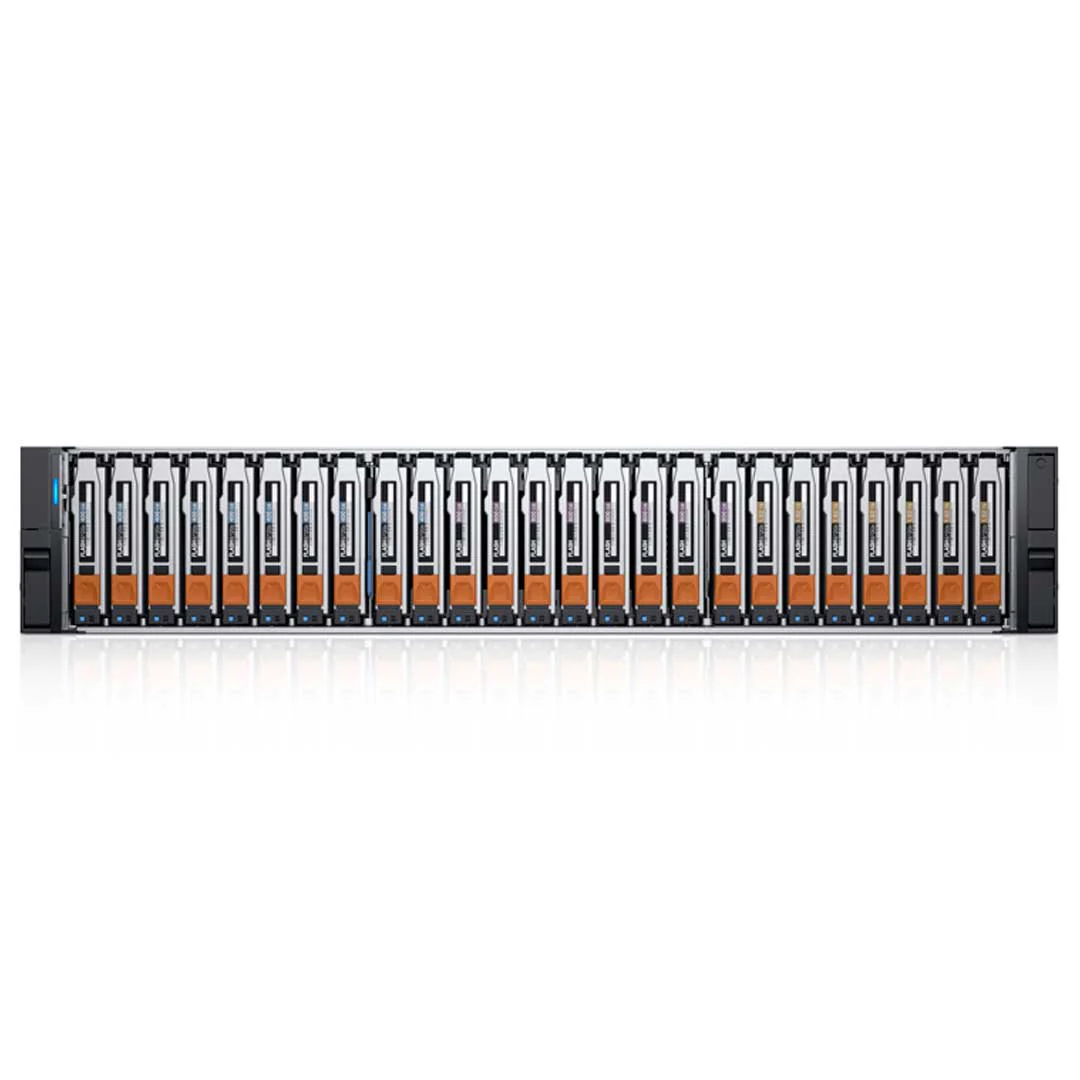

2.5 DPE بیست‌و‌پنج‌تایی SFF در مدل‌های 680 و 680F با چهار ماژول I/O

POWER
ولتاژ ورودی AC: 100 تا 240VAC ±10%، تک‌فاز، 47 تا 63Hz
جریان خط AC (حداکثر): 11.72A در 100VAC / 5.86A در 200VAC
مصرف برق (حداکثر): 1172VA (1161W) در 100 یا 200VAC
اتلاف حرارت (حداکثر): 3,960 Btu/hr (4.18×10⁶ J/hr)
جریان در حالت سرد: 45Apk در هر کابل برق
جریان جهش راه‌اندازی: 120Apk در هر کابل برق
حفاظت AC: فیوز 20A برای هر منبع تغذیه
نوع ورودی AC (High Line): IEC320-C14
نوع ورودی AC (Low Line): IEC320-C20
Ride-through time: حداقل 10ms
اشتراک‌گذاری بار: ±5% بین منابع تغذیه

ابعاد و وزن:
وزن (خالی): 25.90 کیلوگرم / 57.10 پوند
ارتفاع: 2U
ارتفاع: 8.72 سانتی‌متر / 3.43 اینچ
عرض: 44.72 سانتی‌متر / 17.61 اینچ
عمق: 79.55 سانتی‌متر / 31.32 اینچ
